电动滑台模组使用指南 从原理到实践

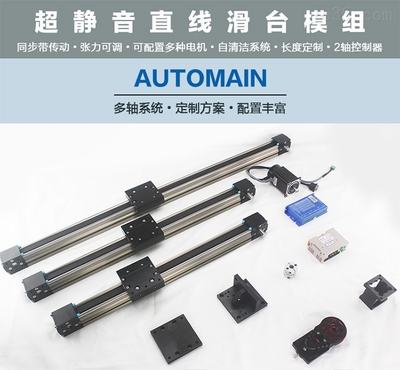

电动滑台模组作为一种精密的机电组件设备，广泛应用于自动化设备、精密定位、点胶、检测、搬运等场景。它集成了导轨、滑块、丝杠（或同步带）、电机和限位开关等部件，能够将电机的旋转运动转化为精准的直线运动。正确使用电动滑台模组，不仅能保证设备稳定运行，还能延长其使用寿命。本文将系统介绍电动滑台模组的使用方法及注意事项。

一、使用前的准备工作

1. 确认规格与选型：根据负载、速度、行程、精度要求选择合适的模组。注意滑台的允许负载力矩、额定推力、重复定位精度等参数，确保其满足应用需求。
2. 检查外观与配件：开箱后检查滑台是否有磕碰、划伤，丝杠/同步带是否灵活，电机、限位开关、联轴器等配件是否齐全。
3. 阅读说明书：不同品牌的滑台在安装尺寸、电机接线、限位逻辑上可能不同，务必先阅读产品手册。
4. 准备工具与辅材：内六角扳手、螺丝、垫片、联轴器、电机驱动器、控制器、电源、电缆等。

二、机械安装

1. 安装基座：将滑台安装在平整、刚度足够的基座上。如果基座不平，可能导致滑台变形、运行阻力增大。安装面平面度建议在0.05mm/100mm以内。
2. 紧固螺栓：使用规定扭矩，按对角线顺序均匀拧紧安装螺栓，避免因受力不均造成底座变形。
3. 连接负载：负载应尽可能安装在滑块中心，以减少偏载力矩。若负载较大或偏心，需核算力矩是否在允许范围内。
4. 电机安装：对于分体式滑台，需将电机与丝杠通过联轴器连接。注意保证电机轴与丝杠的同轴度，避免产生径向力。联轴器锁紧螺钉要拧紧，防止打滑。
5. 限位与原点开关：安装或检查限位开关和原点开关的位置，确保滑块在行程两端能可靠触发，且不会撞到机械限位。

三、电气接线

1. 电机接线：根据电机类型（步进电机、伺服电机等）和驱动器说明书，正确连接电机相线。步进电机需注意串联/并联接法，伺服电机需连接编码器线。
2. 限位/原点开关接线：通常为光电或霍尔开关，分NPN/PNP输出，需与控制器输入类型匹配。建议使用屏蔽线，并远离动力线，以防干扰。
3. 接地与屏蔽：电机外壳、驱动器外壳、滑台本体应可靠接地。信号线屏蔽层单端接地，减少噪声干扰。
4. 电源检查：确认驱动器供电电压与电源匹配，避免过压或欠压。初次通电前，建议先不接电机，测试控制信号是否正常。

四、调试与参数设置

1. 空载试运行：先不安装负载，手动推动滑块应感觉顺畅无卡滞。然后通过控制器发出低速脉冲，观察电机转向与滑块移动方向是否一致。
2. 设置行程与软限位：通过控制器设置正负软限位，其范围应小于机械限位。触发限位开关时，电机应立即停止或反向，确保安全。
3. 调整速度与加速度：根据负载惯量和电机扭矩，合理设置运行速度、加速度。过高的加速度可能导致丢步或过冲，过低则影响效率。
4. 原点回归：设置原点回归模式和速度，确保每次上电后能准确找到机械零点。原点开关触发后，通常需低速寻找编码器Z相信号以提高重复精度。
5. 精度测试：使用百分表或激光干涉仪检测重复定位精度。若精度不达标，检查联轴器是否松动、丝杠是否需要预紧、导轨是否有异物。

五、维护与保养

1. 定期润滑：丝杠和导轨需定期添加专用润滑脂或润滑油。一般每运行100km或3~6个月润滑一次，粉尘环境需缩短周期。
2. 清洁防尘：保持滑台表面清洁，避免切屑、粉尘进入导轨。在多尘环境可加装风琴罩或防尘带。
3. 检查紧固件：定期检查安装螺栓、联轴器螺钉是否松动，防止因振动导致移位。
4. 监测运行状态：注意听运行声音，若有异常噪音或爬行，应及时停机检查。
5. 电机与驱动器维护：检查电机温度、驱动器散热，避免过载运行。

六、安全注意事项

1. 禁止超载：严禁超过滑台额定负载和力矩，否则可能导致导轨损坏或丝杠弯曲。
2. 防止碰撞：调试时先低速运行，确认限位有效。避免滑块撞到端盖。
3. 电气安全：断电后再进行接线或维护，防止触电或设备突然启动。
4. 环境要求：避免在潮湿、腐蚀性气体、强电磁干扰环境中使用，如需使用应采取防护措施。

电动滑台模组作为机电组件设备，使用时应遵循“正确选型、精细安装、规范接线、耐心调试、定期保养”的原则。只有做好每一步，才能充分发挥其高精度、高可靠性的优势，为自动化设备提供稳定持久的直线运动解决方案。
